影響熒光增白劑復配效果的因素

從目前熒光增白劑復配情況來看,并不是任意兩個或兩個以上的熒光增白劑混合都可以產生超加和增白效果，而是有選擇的。在沒有完整的理論指導以前只能是經過一系列的試驗來確定。從復配的效果來看,影響因素主要是熒光增白劑的離子特性、熒光增白劑之間的混合比例、使用條件和被增白基質。

(1)熒光增白劑的離子特性;根據資料介紹,兩種或兩種以上非離子型或陰離子型熒光增白劑復配可以產生超加和增白效果;陰離子型和非離子型熒光增白劑復配也可以產生超加和增白效果。這其中以非離子型熒光增白劑的復配應用于合成纖維的產品較多。而使用陽離子型熒光增白劑用于復配的產品未見報道。

(2)熒光增白劑之間混合比例的影響:熒光增白劑之間混合復配可以產生超加和增效性,這與它們之間的混合比例有直接的關系。雖然有時將兩種或兩種以上的熒光增白劑任意混合會產生增效,但這種增效作用并不一定達到較佳,還必須要經過認真的試驗,尋找合適的混合比例,以達到較佳的增白效果。

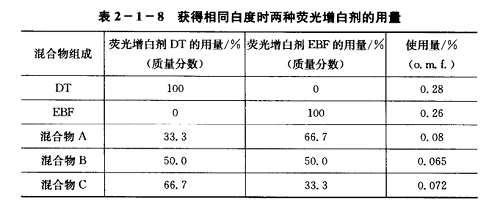

例如:熒光增白劑DT和熒光增白劑EBF復配,用不同組成的混合物(質量分數),采用相同的染色條件對滌綸進行增白處理,當達到相同的白度時熒光增白劑的使用量是不同的,如表2- 1- 8所示，由此可以明顯地看出混合比例對這兩種熒光增白劑加和增白效果的影響。

(3)使用條件的影響:熒光增白劑復配以后因其物理和化學性能發生了變化,如非離子型熒光增白劑復配混合后提升率增加,易生成的共熔物可降低熱熔溫度等,所以其應用條件也應隨之變化,否則也不能充分發揮復配的增效作用。

例如:熒光增白劑DT和熒光增白劑EBF用于滌/棉織物。DT單獨使用時,較佳熱熔溫度為190~200C;EBF單獨使用時,較佳熱熔溫度為180~190C。DT和EBF的混合物對滌/棉織物有加和增效作用,但受熱熔溫度的影響較大,170C時白度顯示出較高的超加和性; 180C時超加和性減弱;190"C時逐漸趨向純加和性。如圖2- 1-9所示。

(4)被增白基質的影響:對某種需要增白的基質來說,使用不同的熒光增白劑按一定比例進行復配可獲得較理想的超加和增白效果,但將這種復配物用于另-種需要增白的基質,未必就能獲得較佳的增白效果。例如熒光增白劑XMF和熒光增白劑DT按1 : 1(質量比)的比例混合,用于增白滌/棉65/35織物可獲得較好的增白效果,織物的相對白度為140;而用于增白純滌綸織物時要獲得較好的增白效果,熒光增白劑DT和XMF的復配比例則為3 : 7(織物的白度為220),而不是1:1。因此說熒光增白劑的復配產品有很強的針對性，應根據不同的被增白基質來確定復配比例、配制復配產品,以做到物盡其用。
