PVC護墻板表面波浪紋產生原因及解決方法分享

          很多廠家在生產PVC板材的時候會發現生產加工過后的PVC板材表面會出現波紋，影響到產品外觀的美觀度，今天練達熒光科技增白劑廠家小編分享給大家PVC護墻板表面波浪紋產生原因及解決方法。

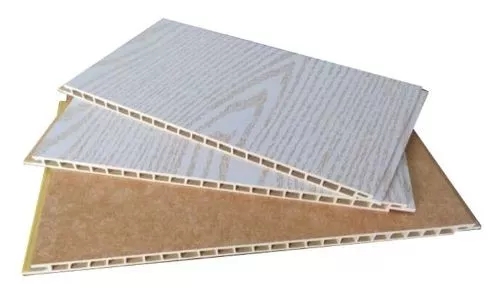

 PVC護墻板生產工藝

 1 檢查設備擠出、牽引、冷卻、電機等設備運行是否正常。

2 對螺桿、料筒進行預熱，按照使用原料情況，對所有加熱器設定給定溫度。

料筒一到四區：142℃—148℃—182℃—180℃；

合流芯：165℃；

模具溫度180℃—190℃；

型材模具預熱時間不小于0.5小時，料筒時間不小于1.0小時；為防止上次未清干凈的物料焦料分解，可先對模具低溫預熱（130℃），再升到設定溫度開車。

3 所有溫度到達設定溫度后，至少溫度恒定半小時以后方能投料開車。

4 確認擠出機主機面板上的主機轉速和喂料轉速都處在零位上，再低速啟動主電機，啟動喂料電機，采用饑餓式喂料方式，等物料從口模流出后，同時逐步同步提速，確保喂料電機與主電機轉速配合合理。

5 模具出料后觀察模具各方向的出料速度，當各方向的出料速度非常不勻時，調整模具溫度使其出料速度大致一致。

定型模給水，將墻板進入定型模后將定型模上蓋板壓上，并用螺絲固定。開啟模具冷卻水，開真空，墻板出水槽后，給水槽注入冷卻水，冷卻水溫控制在15度以內較佳。

6 切割，檢驗，包裝，入庫。

表面波浪紋產生原因及解決方法

主要原因是出料不均造成的，造成出料不均的原因有：

塑化過度熔料過軟；

物料流動不均勻；

牽引和擠出不匹配；

熔體強度過大而回彈等。

對此我們可以從以下幾個方面進行解決：

1 降低生產速度，如螺桿轉速，喂料速度等，適當調高牽引速度；在生產中有時這樣調整波浪紋就不見了。

2 降低擠出溫度，尤其是三四區塑化段的溫度。本身現在生產的護墻板很多企業都使用小管料、塑鋼料或者發泡板料進行生產，這些料屬于二次加工料，塑化極快，適當降低塑化對于生產和制品穩定有一定好處。

3 查看模具有問題，如忘記裝定位銷，或者螺桿是否有問題，如不同心等，這樣會造成物料流動偏向，一般只在料多的一側出現波浪紋，而且通過調整配方難以消除。

4 適當增加外潤滑的用量，降低內潤滑用量，但不可過多調整。

5 不影響發泡的前提下，發泡調節劑可適當減少或者選用熔體強度小點的發泡調節劑，這種情況僅限熔體強度過大的情況下，防止出模口的物料因熔體強度過大回彈，形成波浪紋。
